ترکیب سیلیکون با مواد دو بعدی برای فناوری نیمهرسانای جدید و کممصرف
بررسی رسانش و نحوه انتقال بار در پیوندگاه سیلیکون / مواد دو بعدی (2D materials) از اهمیت فوق العاده ای برخوردار است. این بررسی ها در درک سازوکار تولید ادوات کم مصرف کمک شایانی می کند.
نانوالکترونیک به قطعات الکترونیکی بسیار کوچک میپردازد. ترانزیستورها، حسگرها و مدارهایی که میتوانند روی نوک یک سوزن جای بگیرند. این فناوری از طریق دستگاههایی مانند رایانهها، تلفنهای هوشمند و ابزارهای پزشکی، مورد استفاده قرار می گیرد.
مطالعه دانشگاه بوفالو: ادغام مواد دو بعدی با سیلیکون
برای بهبود کارایی و قدرت این دستگاهها، دانشمندان در جستجوی مواد جایگزین برای جایگزینی نیمهرساناهای استاندارد مبتنی بر سیلیکون هستند. مطالعهای به رهبری دانشگاه بوفالو، که در مجله ACS Nano منتشر شده است، بررسی میکند که چگونه ترکیب مواد دو بعدی (2D materials) با سیلیکون میتواند به این هدف دست یابد. این مقاله روش بهتری برای تزریق و انتقال بارهای الکتریکی ارائه میدهد. پیشرفتی که پتانسیل قابل توجه مواد دو بعدی (2D materials) در پیشبرد فناوریهای نیمهرسانای آینده را نشان میدهد.
هوامین لی نویسنده اصلی این مطالعه بیان می کند: “کار ما بررسی میکند که چگونه مواد دو بعدی (2D materials) نوظهور میتوانند با فناوری سیلیکونی موجود ادغام شوند تا عملکرد را افزایش داده و کارایی را بهبود بخشند، و راه را برای نانوالکترونیک کممصرف هموار کنند”.
فی یائو نویسنده همکار اضافه می کند: “دستگاههای پیچیدهتر، مانند ترانزیستورهای سهپایه، میتوانند از کشف ما بهرهمند شوند و به عملکرد و کارایی بهبودیافته دست یابند.”
او گفت: “به عنوان دانشمند، ما میخواهیم اجزا را کوچکتر کنیم تا بتوانند کار بیشتری را در فضای کمتری انجام دهند. این به ما امکان میدهد فناوری پیشرفتهای را ایجاد کنیم که قدرتمندتر و فشردهتر باشد.”
لی و یائو با نویسنده همکار واسیلی پربئینوس، استاد گروه مهندسی برق همکاری کردند. هر سه نفر عضو مرکز فناوریهای نیمهرسانای پیشرفتهی دانشگاه بوفالو، یک مرکز تحقیقاتی بینرشتهای که راه حلهای میکروالکترونیکی پیشرفته را توسعه میدهد و در عین حال نسل بعدی رهبران صنعت نیمهرسانا را آموزش میدهد، هستند.
دیگر نویسندگان همکار این مطالعه، که بسیاری از آنها متخصصان مواد دو بعدی (2D materials)، فیزیک و نانوالکترونیک هستند، در چین، کره، اتریش و ایتالیا فعالیت میکنند.
نتایج مطالعه: بهبود تزریق و انتقال بار الکتریکی
یائو گفت: “این همکاری رهبری دانشگاه بوفالو در تحقیقات نیمهرسانای پیشرفته و توانایی آن در ایجاد مشارکتهای بینالمللی و بینرشتهای مؤثر را برجسته میکند.”

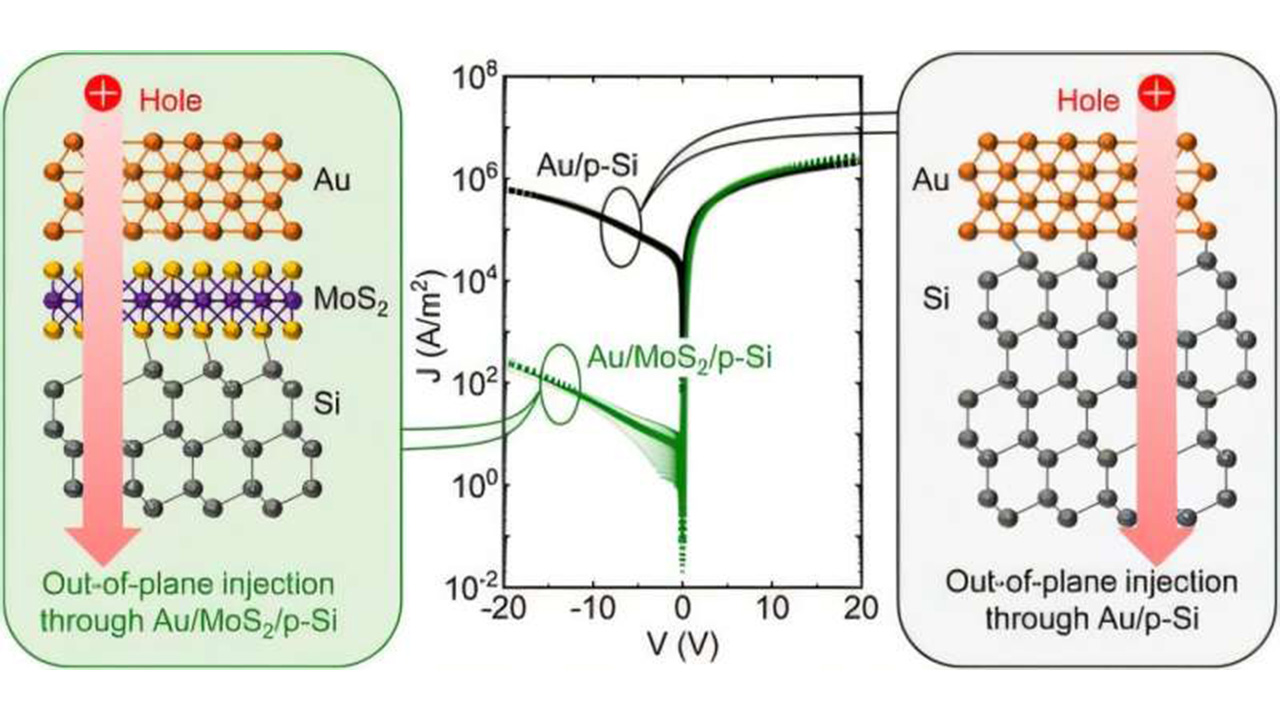

در این مطالعه، تیم نشان داد که استفاده از مواد دو بعدی (2D materials) نازک، مانند نیمهرسانای سولفید مولیبدن (MoS2)، در ترکیب با سیلیکون، میتواند دستگاههای الکترونیکی بسیار کارآمد با کنترل عالی بر نحوه تزریق و انتقال بار الکتریکی ایجاد کند. حضور ماده دو بعدی MoS2 به عنوان فلز که ضخامتی کمتر از یک نانومتر دارد و سیلیکون، میتواند نحوه جریان بار الکتریکی را تغییر دهد.
لی گفت: “ماده دو بعدی عمدتاً بر تزریق بار یا نحوه ورود بار به ماده تأثیر میگذارد، اما واقعاً بر جمعآوری بار یا نحوه خروج بار از ماده تأثیر نمیگذارد”.
“این اتفاق صرف نظر از ویژگیهای خاص ماده دو بعدی رخ میدهد. بنابراین، چه از MoS2 نیمهرسانا، گرافن نیمهفلزی یا h-BN عایق [نیترید بور شش ضلعی] استفاده کنید، آنها میتوانند نقشهای متفاوتی در تزریق بار ایفا کنند. اما همگی در هنگام جمعآوری بار رفتار مشابهی دارند. اساساً، ماده دو بعدی در این شرایط خاص تقریباً مانند این عمل میکند که نامرئی است یا مقاومت صفر برای جمعآوری بار دارد.”
لی گفت، در حالی که ادغام مواد دو بعدی (2D materials) با سیلیکون مسیری امیدوارکننده برای الکترونیک نسل بعدی است، چالشهای قابل توجهی باقی مانده است، به ویژه در درک و مهندسی انتقال بار در پیوندگاه ماده دو بعدی با ماده سه بعدی بسیار مهم است.
چالشها و چشماندازهای آینده
او گفت: “مطالعه ما بینشهای حیاتی را در مورد ساختار باند انرژی و مکانیسمهای انتقال بار در رابط 2D/3D ارائه می دهد. به ویژه زمانی که مواد دو بعدی (2D materials) به تک لایه مقیاس بندی میشوند. با گذشت زمان، این تحقیق میتواند الهام بخش توسعه مواد دو بعدی (2D materials) جدید و مفاهیم دستگاهی باشد. که در نهایت منجر به دستگاههای الکترونیکی کارآمدتر و قدرتمندتر برای استفاده روزمره میشود.”
پیشنهاد مطالعه: گرافن و روش های تولید مختلف با رسوب دهی شیمیایی از فاز بخار
Enormous Out-of-Plane Charge Rectification and Conductance through Two-Dimensional Monolayers, by Anthony Cabanillas et al, ACS Nano (2025).
