آشنایی با میکروسکوپ نیروی اتمی (AFM)

میکروسکوپ نیروی اتمی (AFM) یکی از پیشرفته‌ترین ابزارها برای مشاهده و اندازه‌گیری ساختار سطحی مواد با دقت بسیار بالا در مقیاس نانومتری است. این میکروسکوپ می‌تواند تصاویری از چیدمان اتم‌ها یا ساختار مولکول‌های منفرد ارائه دهد.

میکروسکوپ نیروی اتمی برخلاف میکروسکوپ‌های نوری یا الکترونی، تصویربرداری را نه با نور یا الکترون، بلکه با حس فیزیکی سطح توسط یک سوزن بسیار تیز انجام می‌دهد و نقشه‌ای سه‌بعدی از سطح نمونه تولید می‌کند.

میکروسکوپ نیروی اتمی (AFM): دریچه‌ای به دنیای نانو

تولد انقلابی در میکروسکوپی

تا پیش از دهه ۱۹۸۰، تصویربرداری از اتم‌ها به‌صورت مستقیم امری غیرممکن به نظر می‌رسید. اما در سال 1981، با اختراع میکروسکوپ تونلی روبشی (STM) توسط بینینگ و روهرر، برای نخستین‌بار امکان مشاهده اتم‌های سطحی فراهم شد؛ دستاوردی که منجر به دریافت جایزه نوبل فیزیک در سال 1986 شد. با وجود دقت بالای STM، این دستگاه تنها برای نمونه‌های رسانای الکتریکی و در شرایط خلأ فوق‌العاده بالا کاربرد دارد. برای رفع این محدودیت، در سال 1986 میکروسکوپ نیروی اتمی (AFM) توسط بینینگ، کوایت و گربر معرفی شد.

AFM چگونه کار می‌کند؟

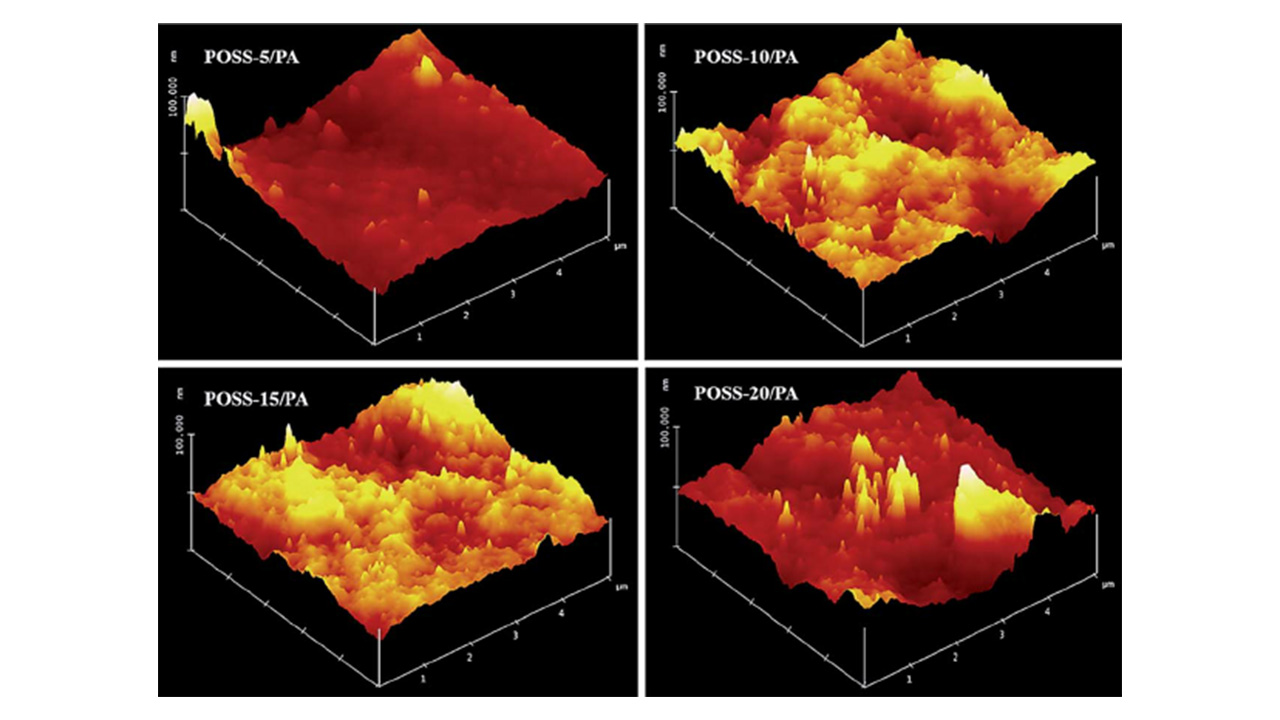

برخلاف میکروسکوپ‌های نوری یا الکترونی که با استفاده از نور یا الکترون تصویر می‌سازند، AFM از یک سوزن بسیار ریز و تیز بهره می‌برد که سطح نمونه را لمس می‌کند و با ردگیری پستی‌بلندی‌های سطح، نقشه‌ای سه‌بعدی از آن تهیه می‌کند. داده‌های AFM شامل اطلاعات ارتفاعی هستند که می‌توان آن‌ها را به تصاویر از زوایای دلخواه تبدیل کرد. همین ویژگی باعث می‌شود اندازه‌گیری دقیق ارتفاع، طول، حجم یا عرض ساختارها به‌سادگی انجام شود.

توانایی‌ها و مزایای AFM

میکروسکوپ نیروی اتمی در محیط‌های بسیار متنوعی عمل می‌کند؛ از خلأ بالا و دمای پایین برای بررسی حرکت اتم‌ها، تا شرایط زیستی مانند محلول‌های بافری در دمای بدن برای مشاهده زندهٔ واکنش‌های بیولوژیکی. این میکروسکوپ قادر است:

• تصاویری از ساختارهای بسیار کوچک (۵ نانومتر یا حتی کمتر) ثبت کند.

• روی سطوح بسیار متنوعی مانند فلزات، سرامیک‌ها، سلول‌های زنده، DNA، پلیمرها و نانوذرات فلزی کار کند.

• در حالت‌های طیف‌سنجی نیز خواص مکانیکی، چسبندگی، سختی یا نیروهای نانومقیاس را اندازه‌گیری کند.

چالش‌ها و آموزش اولیه

یکی از نکات مهم در مورد میکروسکوپ نیروی اتمی این است که برخلاف میکروسکوپ‌های معمول، مفاهیمی مانند فوکوس، نوردهی یا عمق میدان در آن وجود ندارد. همین تفاوت در روش تصویربرداری باعث می‌شود که کار با AFM در ابتدا کمی پیچیده به‌نظر برسد. با این حال، اصول عملکرد آن ساده و قابل یادگیری‌اند، و پس از درک اولیه، کار با آن بسیار شهودی خواهد شد.

گسترش کاربردها و آینده‌پژوهی

از زمان معرفی میکروسکوپ نیروی اتمی، این ابزار به یکی از ارکان اصلی پژوهش‌های نانومقیاس در علوم مختلف مانند فیزیک، شیمی، زیست‌شناسی، علم مواد، مهندسی، پزشکی و حتی نجوم تبدیل شده است. هزاران دستگاه AFM در آزمایشگاه‌های دولتی، دانشگاهی و صنعتی در حال استفاده هستند، و کنفرانس‌های بین‌المللی متعددی در زمینه AFM و شاخه‌های نوین آن مانند “AFM غیرتماسی” به طور منظم برگزار می‌شود.

پیشرفت‌های فناورانه در طراحی AFM

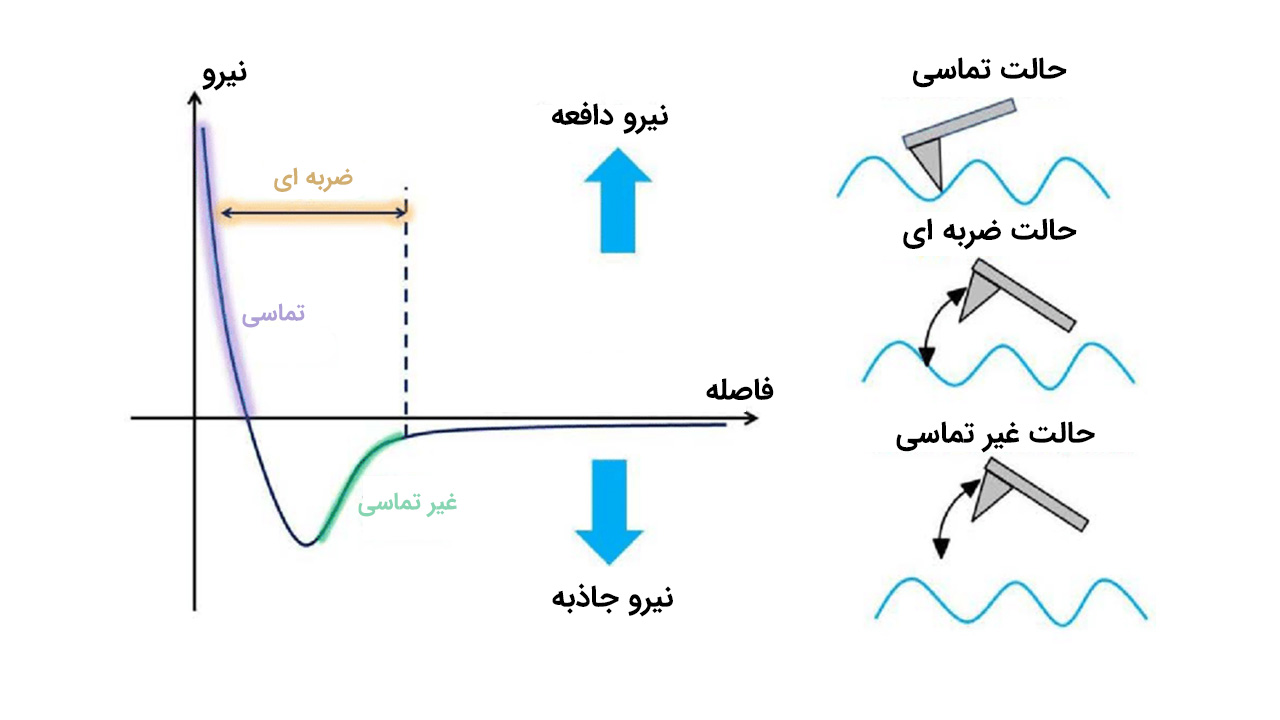

در طی دهه‌های اخیر، فناوری AFM نیز دستخوش پیشرفت‌های چشمگیری شده است. یکی از مهم‌ترین تحولات، توسعه‌ی حالت‌های تصویربرداری متنوع مانند حالت تماس (Contact Mode)، غیرتماس (Non-contact Mode) و حالت ضربه‌ای (Tapping Mode) است. این حالت‌ها بسته به نوع نمونه و هدف آزمایش انتخاب می‌شوند و امکان تصویربرداری از مواد نرم، بیولوژیکی یا حساس را فراهم می‌سازند، بدون آن‌که به آن‌ها آسیب وارد شود.

از سوی دیگر، طراحی سوزن‌ها (tip) و بازوی اهرمی (cantilever) نیز بهبود یافته است. امروزه، نوک سوزن‌هایی با پوشش‌های خاص یا طراحی‌های نانوساختار شده ساخته می‌شود که دقت، حساسیت و طول عمر عملکرد AFM را افزایش داده‌اند. همچنین ترکیب AFM با سایر فناوری‌ها مانند رامان (AFM-Raman)، نوری (AFM-Optical) یا طیف‌سنجی جرمی (AFM-MS) به ایجاد ابزارهای ترکیبی منجر شده که توانایی بررسی ساختار و ترکیب شیمیایی مواد را هم‌زمان فراهم می‌کنند.

کاربردهای نوین AFM در حوزه‌های تخصصی

1. زیست‌فناوری و پزشکی

در علوم زیستی، AFM به‌عنوان ابزاری حیاتی برای مشاهده‌ی سطح سلول‌ها، پروتئین‌ها، DNA، لیپیدها و سایر ساختارهای زیستی شناخته می‌شود. این دستگاه می‌تواند واکنش‌های زیستی را در زمان واقعی (real-time) و در شرایط فیزیولوژیکی ردیابی کند. از جمله کاربردهای آن:

• بررسی تغییرات سطحی سلول‌های سرطانی نسبت به سلول‌های سالم

• آشکارسازی تغییرات ساختاری در DNA یا پروتئین در اثر جهش یا تغییر pH

• تحلیل چسبندگی باکتری‌ها به سطوح زیستی یا مصنوعی

2. نانو فناوری و علم مواد

در حوزه مواد، AFM نقش اساسی در بررسی نانوکامپوزیت‌ها، نانولایه‌ها، نانوذرات و پوشش‌های سطحی ایفا می‌کند. مهندسان می‌توانند با استفاده از این ابزار، کیفیت سطح، زبری، چسبندگی یا سختی نانو‌ساختارها را با دقت بالا اندازه‌گیری کرده و در بهینه‌سازی خواص مکانیکی و عملکردی آن‌ها بهره ببرند.

3. الکترونیک و نیمه‌رساناها

AFM در صنعت نیمه‌رسانا نیز اهمیت بالایی یافته است. از آن برای کنترل کیفیت تراشه‌ها، بررسی ساختارهای نانومتری روی ویفرهای سیلیکونی، و حتی اندازه‌گیری نیروی الکترواستاتیکی یا مغناطیسی در مقیاس نانو استفاده می‌شود. ابزارهایی مانند Kelvin Probe Force Microscopy (KPFM) که از مشتقات AFM هستند، توانایی نقشه‌برداری از پتانسیل الکتریکی سطح را فراهم می‌کنند.

4. فیزیک ماده چگال و بررسی ویژگی‌های سطحی

یکی از حوزه‌های مهمی که میکروسکوپ نیروی اتمی (AFM) در آن نقش کلیدی ایفا می‌کند، فیزیک ماده چگال است. این شاخه از فیزیک به بررسی خواص میکروسکوپی و ماکروسکوپی مواد جامد و مایعات متراکم می‌پردازد و در آن، مطالعه ساختار سطح، نقص‌ها، فازهای الکترونی و مغناطیسی اهمیت بالایی دارد.

AFM در این زمینه ابزاری بی‌رقیب برای تحلیل‌های زیر است:

• بررسی ناهمگنی‌های سطحی و نقص‌های بلوری:
  AFM می‌تواند نقص‌های ساختاری مانند نواقص نقطه‌ای، مرز دانه‌ها، یا ترک‌های سطحی را با دقت نانومتری تصویر کند. این داده‌ها برای تحلیل رفتار الکترونی، پایداری مکانیکی یا انتقال حرارت در جامدات حیاتی هستند.

• مطالعه‌ی گذارهای فازی:
  برخی مواد در دما یا فشار خاص، گذار فازی (مانند ابررسانایی یا تغییر فاز مغناطیسی) نشان می‌دهند. AFM می‌تواند تغییرات ریزساختاری مرتبط با این گذارها را ثبت کند؛ مانند شکل‌گیری نواحی مغناطیسی یا ناپایداری سطحی.

• اندازه‌گیری نیروها و پاسخ‌های سطحی:
  به کمک حالت‌های خاص مانند AFM مغناطیسی (MFM) یا AFM نیروی الکترواستاتیک (EFM)، می‌توان اطلاعاتی درباره توزیع میدان‌های مغناطیسی یا الکتریکی در سطح مواد بدست آورد. این روش‌ها برای بررسی رفتار اسپین، جفت‌شدگی مغناطیسی و خواص فرومغناطیسی کاربرد دارند.

• مطالعه مواد دوبعدی (2D) مانند گرافن یا TMDCها:
  در دهه‌های اخیر، AFM ابزار اصلی برای بررسی توپوگرافی، چسبندگی بین لایه‌ای و خواص مکانیکی مواد دوبعدی شده است. این داده‌ها برای تحلیل رسانندگی، پایداری و کاربرد در ادوات نانوالکترونیک ضروری‌اند.

با توجه به دقت بالای AFM در مقیاس نانومتری، این ابزار به پژوهشگران فیزیک ماده چگال امکان می‌دهد تا با نگاهی دقیق‌تر به دینامیک سطوح و برهم‌کنش‌های نانومقیاس، نظریه‌ها را آزمایش کرده و مسیر طراحی مواد جدید را هموار سازند.

مطالعه بیشتر: فیزیک ماده چگال: قلب تپنده فناوری های پیشرفته

جمع‌بندی و چشم‌انداز آینده

میکروسکوپ نیروی اتمی، با توانایی منحصربه‌فرد خود در بررسی سطوح در ابعاد نانومتری، انقلابی در روش‌های مشاهده و تحلیل مواد پدید آورده است. ویژگی‌هایی چون قابلیت عملکرد در محیط‌های گوناگون، دقت بالا، تنوع حالت‌های کاری و امکان ترکیب با روش‌های دیگر، آن را به ابزاری بی‌رقیب در پژوهش‌های پیشرفته بدل کرده است.

در آینده، انتظار می‌رود با پیشرفت در هوش مصنوعی، یادگیری ماشین و خودکارسازی فرآیندها، استفاده از AFM ساده‌تر، سریع‌تر و هوشمندانه‌تر شود. همچنین، کاربردهای جدیدی در حوزه‌های نوظهور مانند زیست‌نانوماشین‌ها، رباتیک مولکولی، و مهندسی بافت نیز برای AFM پیش‌بینی می‌شود.
